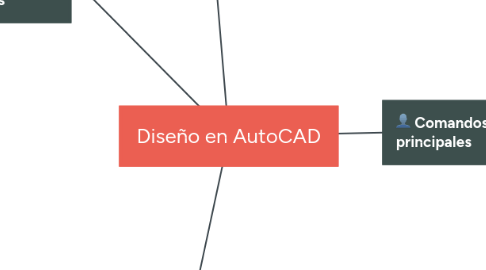

Diseño en AutoCAD by Mind Map: Diseño en AutoCAD

1. Comandos principales

1.1. Línea

1.1.1. Definir punto inicial

1.1.2. Especificar el punto final

1.2. Polilínea

1.2.1. Crea un único objeto

1.2.1.1. Segmentos

1.2.1.1.1. Arco

1.2.1.1.2. Línea

1.3. Círculo

1.3.1. Punto central

1.3.1.1. Centro

1.3.2. Radio

1.3.2.1. Punto

1.3.3. Diámetro

1.3.3.1. Segundo Punto

1.3.4. 3P (tres puntos)

1.3.5. Tan, Tan, Tan

1.3.5.1. tangente a tres objetos

1.3.6. 2P (dos puntos)

1.4. Arco

1.4.1. Especificar combinaciones

1.4.1.1. valores de centro

1.4.1.2. punto final

1.4.1.3. punto inicial

1.4.1.4. radio

1.4.1.5. ángulo

1.4.1.6. longitud de cuerda

1.4.1.7. dirección

1.5. Rectángulo

1.5.1. Parámetros

1.5.1.1. Longitud

1.5.1.2. Anchura

1.5.1.3. Rotación

1.5.2. tipo de esquinas

1.5.2.1. Empalme

1.5.2.2. chaflán

1.5.2.3. cuadrado

1.6. Sombrea

1.6.1. Rellenar un área cerrada

1.7. Punto

1.7.1. variables

1.7.1.1. PDMODE-PDSIZED

1.7.1.2. MEDIR y DIVIDE

1.7.1.3. DPTYPE

1.8. Nube de revisión

1.9. Región

1.9.1. áreas 2D

1.9.1.1. a partir

1.9.1.1.1. bucles planos

1.10. Elipse

1.10.1. dos puntos

1.10.1.1. Determinan

1.10.1.1.1. Ubicación

1.10.1.1.2. Longitud del primer eje

1.10.2. El tercer punto

1.10.2.1. determina

1.10.2.1.1. distancia

2. Requiere

2.1. Intervención

2.2. Combinación

2.2.1. Líneas, Círculos Textos

3. Propiedades de los objetos

3.1. Color

3.1.1. facilita

3.1.1.1. identificación de cada capa

3.1.1.2. distinción entre objetos

3.1.2. índice de colores ACI

3.1.2.1. Número entero del 1 al 255.

3.1.3. Estándar

3.1.3.1. del 1 al 7

3.1.3.1.1. 1 Rojo

3.1.3.1.2. 2 Amarillo

3.1.3.1.3. 3 Verde

3.1.3.1.4. 4 Cián

3.1.3.1.5. 5 Azul

3.1.3.1.6. 6 Magenta

3.1.3.1.7. 7 Blanco/Negro.

3.2. Tipos de línea

3.2.1. PORCAPA

3.2.2. PORBLOQUE

3.2.3. CONTINUOUS

3.3. Grosor de línea

3.3.1. asignada a

3.3.1.1. objetos gráficos

3.3.1.2. sombreados

3.3.1.3. líneas de directriz

3.3.1.4. geometría de cota

4. Herramientas auxiliares

4.1. Rueda de navegación

4.1.1. acceso

4.1.1.1. herramientas de navegación

4.2. Encuadre

4.2.1. desplaza la vista

4.2.1.1. no cambia dirección

4.2.1.2. no cambia ampliación de visualización.

4.3. Zoom

4.3.1. factor ampliación de la vista

4.3.1.1. Aumenta

4.3.1.2. Reduce

4.4. Orbit

4.4.1. Vista

4.4.1.1. tridimensional
